PIR- og mikrobølgesensor til UFO Highbay LED
PIR- og mikrobølgesensor til UFO Highbay LED
Kunne ikke laste inn hentetilgjengelighet
Bevegelsessensor til UFO Highbay LED gir automatisk og programmerbar lysstyring i lager, verksted, industrihall og andre næringsbygg. Velg mellom PIR-sensor og mikrobølgesensor, begge med dagslysstyring, 0–10 V dimming og Zhaga Book 18 plug-in-tilkobling.
Sensorene er utviklet for kompatible UFO Highbay LED-armaturer i Crossover-serien med sensorport. De monteres direkte i armaturen og programmeres med Sharkward RC200 fjernkontroll med display (artikkel 20300063). Fjernkontrollen kjøpes separat og kan brukes til oppsett og etterjustering av flere sensorer.
Både PIR-sensoren og mikrobølgesensoren leveres og selges kun i kartong à 5 stk..
- ✔ 1 kartong = 5 sensorer av samme type
- ✔ Prisen gjelder én kartong med 5 sensorer
- ✔ Sensorene er utviklet for UFO Highbay LED-armaturer med Zhaga Book 18 sensorport
- ✔ Én Sharkward RC200 fjernkontroll kan brukes til programmering av flere kompatible sensorer
✔ Se kompatibel UFO Highbay LED med sensorport
✔ Se Sharkward RC200 fjernkontroll for programmering
Kompatible armaturvarianter:
• 100W, 150W og 200W
• 4000K nøytralhvit
• 5000K kaldhvit
• Crossover-serien med plug-in sensorport
✔ PIR-sensor og mikrobølgesensor selges kun i kartong à 5 stk..
✔ Normalt brukes én sensor per UFO Highbay LED-armatur.
✔ Én Sharkward RC200 fjernkontroll kan brukes til programmering av alle sensorene i samme installasjon.
✔ UFO Highbay LED fungerer også uten sensor og kan brukes som en vanlig LED Highbay.
Velg mellom PIR- og mikrobølgesensor
Begge sensorvariantene gir bevegelsesstyring, dagslysstyring og dimming. Valget av sensor avhenger først og fremst av monteringshøyde, lokalet og ønsket registreringsmåte.
| Egenskap | PIR-sensor | Mikrobølgesensor |
|---|---|---|
| Modell | MC079D IR ZB Artikkel 20300061 |
MC079D 99 ZB Artikkel 20300062 |
| Registreringsmetode | Passiv infrarød registrering av varme og bevegelse | 5,8 GHz mikrobølgeregistrering |
| Anbefalt monteringshøyde | 10 meter | 12 meter |
| Maksimal monteringshøyde | 12 meter | 15 meter |
| Tilkobling | Zhaga Book 18 | Zhaga Book 18 |
| Dimming | 0–10 V, 2- eller 3-trinns lysstyring | 0–10 V, 2- eller 3-trinns lysstyring |
| Dagslysstyring | Ja | Ja |
| Trådløs kommunikasjon | 2,4 GHz | 2,4 GHz |
| Kapslingsgrad | IP65 | IP65 |
| Garanti | 5 år | 5 år |

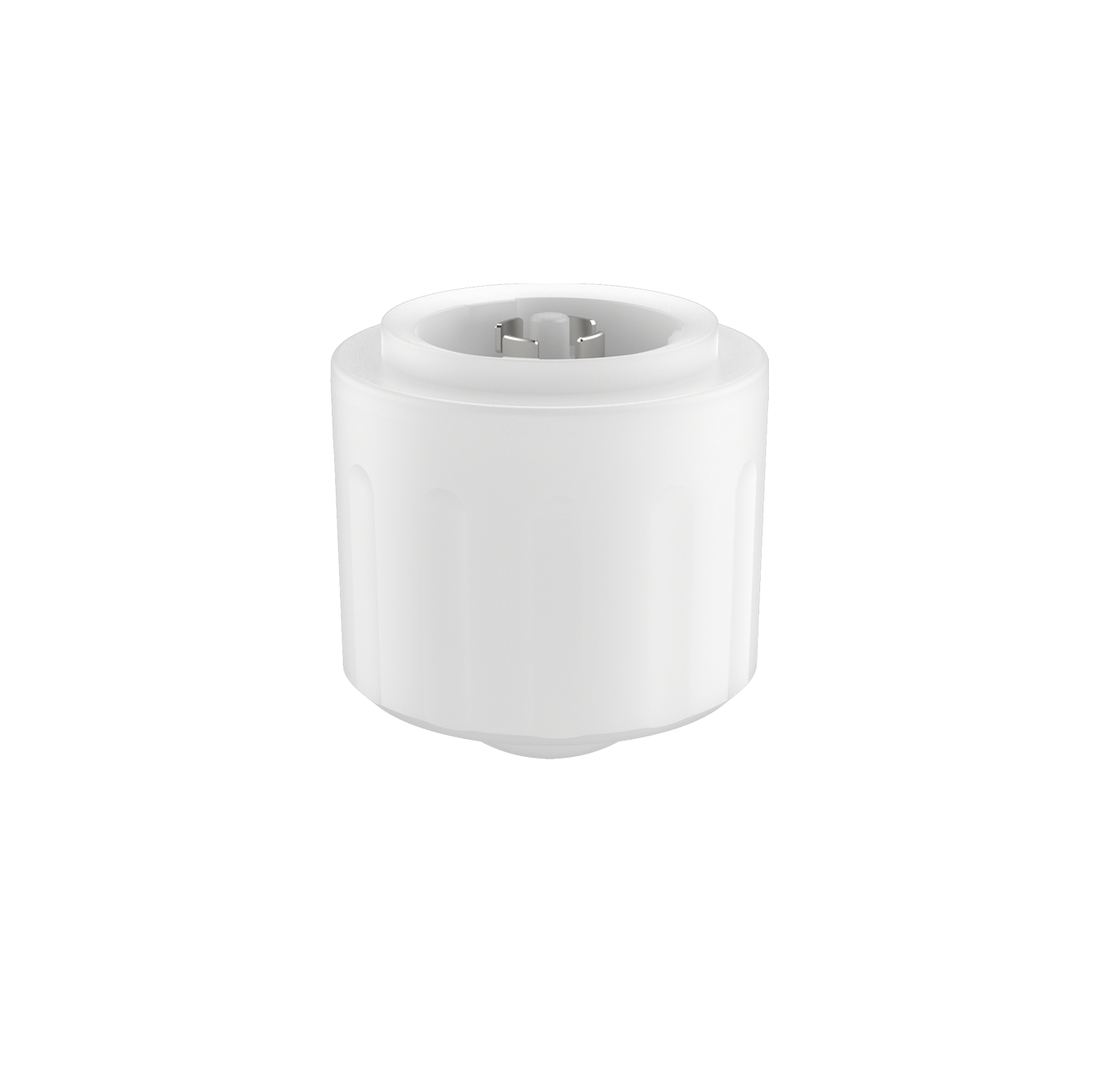

PIR-sensor – registrerer varme og bevegelse
PIR-sensoren MC079D IR ZB registrerer endringer i infrarød varmestråling fra mennesker og andre varmekilder i bevegelse. Den har en anbefalt monteringshøyde på 10 meter og kan monteres opptil 12 meter.
- Passiv infrarød bevegelsesregistrering
- Justerbart registreringsområde: 25 %, 50 %, 75 % eller 100 %
- Programmerbar holdetid og standby-periode
- Justerbart standby-lysnivå
- Programmerbar dagslysterskel
- 0–10 V dimmeutgang
- Trådløs 2,4 GHz kommunikasjon
- Opptil 32 sensorer i én trådløs gruppe

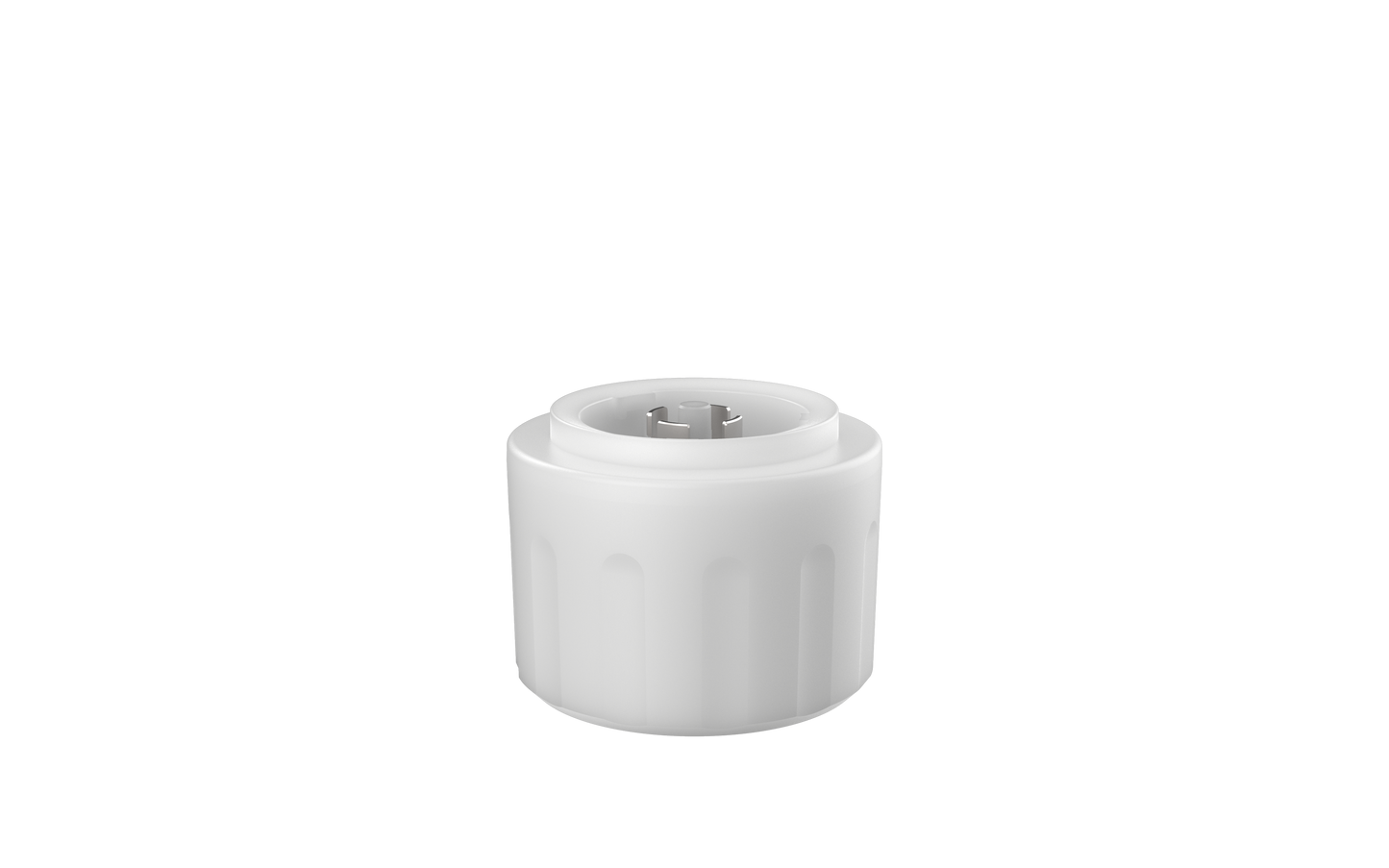

Mikrobølgesensor – for montering opptil 15 meter
Mikrobølgesensoren MC079D 99 ZB registrerer bevegelse ved hjelp av 5,8 GHz mikrobølgeteknologi. Den har en anbefalt monteringshøyde på 12 meter og kan monteres opptil 15 meter.
- 5,8 GHz mikrobølgeregistrering
- Utviklet for høyt monterte armaturer
- Dagslysstyring med programmerbare terskler
- 2- eller 3-trinns dimming
- 0–10 V dimmeutgang
- Trådløs 2,4 GHz kommunikasjon
- Opptil 32 sensorer i én trådløs gruppe
- Punkt-til-punkt-kommunikasjon opptil 15 meter
Metall, glass, vibrasjoner og reflekterende flater kan påvirke registreringen. Sensoren bør monteres med tilstrekkelig avstand til metallvegger, metallhyller, ventilasjonsutstyr, motorer og andre gjenstander som kan skape refleksjoner eller bevegelsessignaler. Følg alltid monteringsanvisningene i databladet.
Programmering med Sharkward RC200
Sharkward RC200 fjernkontroll med display (artikkel 20300063) brukes til programmering og etterjustering av både PIR-sensor 20300061 og mikrobølgesensor 20300062. Den samme fjernkontrollen kan brukes til flere kompatible sensorer i samme installasjon.
- Power: lysstyrke etter registrert bevegelse
- Sens: følsomhet for registrering av bevegelse
- Hold Time: hvor lenge full lysstyrke beholdes etter registrert bevegelse
- Lux Mode: innstilling for dagslyssensor og lysnivå
- Dim Level: lysstyrke etter at området er forlatt
- Dim Time: hvor lenge dimmenivået beholdes
1. Velg ønskede verdier på RC200.
2. Rett fjernkontrollen mot sensoren.
3. Trykk SEND.
4. Lampen blinker én gang når innstillingene er mottatt.
Fjernkontrollen styrer ikke armaturen direkte uten at PIR-sensor 20300061 eller mikrobølgesensor 20300062 er montert. Fjernkontrollen kjøpes separat.
Hvor mange sensorer og fjernkontroller trenger jeg?
✔ Sensorene selges i kartong à 5 stk. av samme type.
✔ Én Sharkward RC200 kan brukes til programmering av flere kompatible sensorer.
✔ Fjernkontrollen selges enkeltvis og trenger ikke stå fast ved hver armatur.
Eksempler:
• 5 armaturer = 1 kartong sensorer + 1 RC200 fjernkontroll
• 10 armaturer = 2 kartonger sensorer + 1 RC200 fjernkontroll
• 15 armaturer = 3 kartonger sensorer + 1 RC200 fjernkontroll
Demonstrasjon av sensorprogrammering
Videoen viser hvordan Sharkward RC200 brukes til å velge og sende innstillinger til kompatibel PIR- og mikrobølgesensor. Når sensoren har mottatt innstillingene, blinker lampen én gang som bekreftelse.
Video: Programmering av Sharkward RC200 for PIR- og mikrobølgesensor til UFO Highbay LED.
Fordeler med sensorstyrt Highbay-belysning
- Automatisk lysstyring ved registrert bevegelse
- Dagslysstyring etter valgt lux-nivå
- Mulighet for redusert standby-belysning
- Justerbar holdetid og følsomhet
- Kan bidra til lavere strømforbruk
- Kan redusere unødvendig driftstid på armaturene
- Plug-in-montering med Zhaga Book 18
Typiske bruksområder
- Lager og logistikkbygg
- Industrihaller
- Produksjonslokaler
- Verksted
- Garasjeanlegg
- Landbruk og driftsbygg
- Andre innendørs næringsbygg med kompatibel UFO Highbay LED
Tekniske fellesdata
| Inngangsspenning | 12 ±1 V DC |
| Utgangssignal | 0–10 V dimmesignal |
| Tilkobling | Standard Zhaga Book 18 |
| Trådløs frekvens | 2,4 GHz |
| Kapslingsgrad | IP65 |
| Bruksområde | Innendørs bruk |
| Garanti | 5 år |
Datablad og teknisk dokumentasjon
Last ned teknisk dokumentasjon for riktig sensortype. Databladene inneholder tekniske spesifikasjoner, monteringsinformasjon, deteksjonsområde, innstillinger og sikkerhetsinformasjon.
Sensoren skal monteres i en kompatibel armatur og installasjonen skal utføres av kvalifisert personell. Slå alltid av strømmen før montering, demontering eller annet arbeid på armaturen. Sensorene er IP65-klassifisert, men dokumentasjonen angir innendørs bruk.
