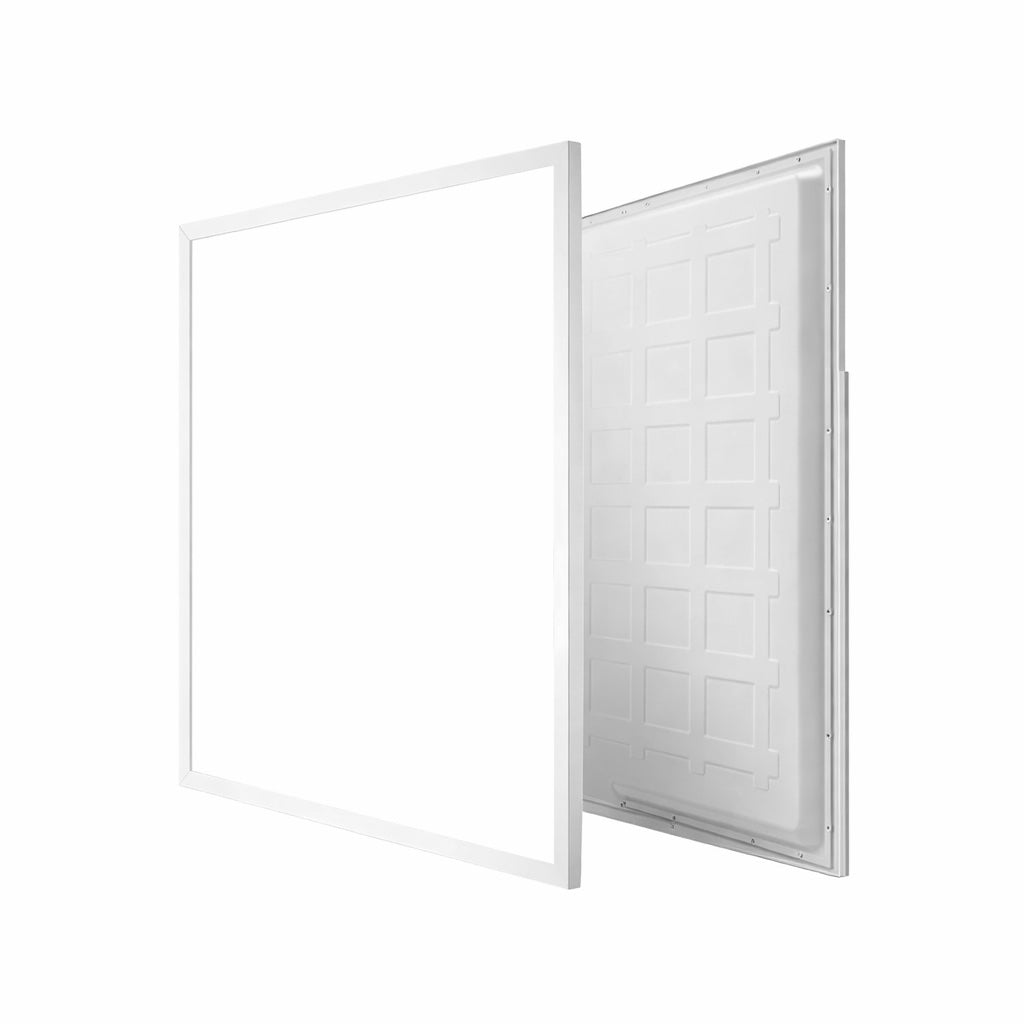

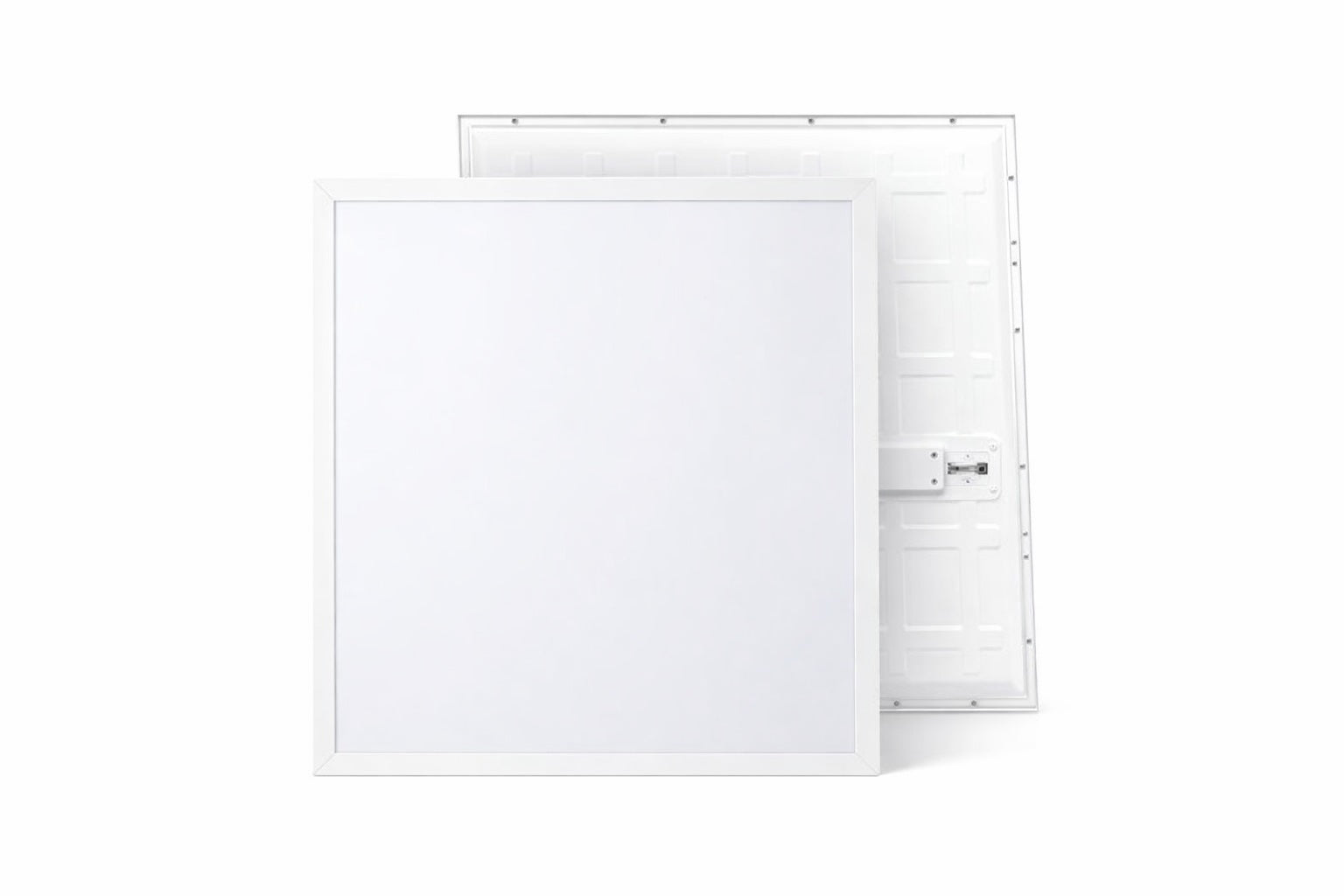

LED panel 600x600 innfelt UGR<19 – 34W 4000K

Fordeler med LED-panel 620×620

• Lav blending: UGR<19 bidrar til bedre visuell komfort i kontor, skole og andre arbeidsmiljøer.
• Høy energieffektivitet: Opptil 120 lm/W gir omtrent 4080 lumen med et strømforbruk på bare 34W.
• Jevn lysflate: Bakbelyst konstruksjon gir god lysuniformitet uten tydelige mørke områder langs kantene.
• Stabil konstruksjon: Konstruksjonen uten tradisjonell LGP-lyslederplate reduserer risikoen for gulning over tid.
• Nøytralhvitt arbeidslys: 4000K passer godt i kontorer, møterom, undervisningsrom og fellesarealer.
• Standard himlingsformat: Utviklet for innfelt montering i systemhimling med T-profil.
• Fleksibel montering: Kan monteres utenpåliggende med separat påbyggingsramme når systemhimling ikke er tilgjengelig.
• Mulighet for dimming: Panelet kan kombineres med en kompatibel Lifud DALI + Push Dim-driver.
• God elektrisk ytelse: Effektfaktor over 0,95 og THD under 15 %.
• Robust konstruksjon: Kapslingsgrad IP44 og slagfasthet IK08.
• Dokumentasjon for prosjektering: IES-fil, LDT-fil og lysberegningsrapport er tilgjengelig.
• Lang levetid: L80B10 over 50 000 timer.
• 5 års garanti: Gir ekstra trygghet ved profesjonelle installasjoner.

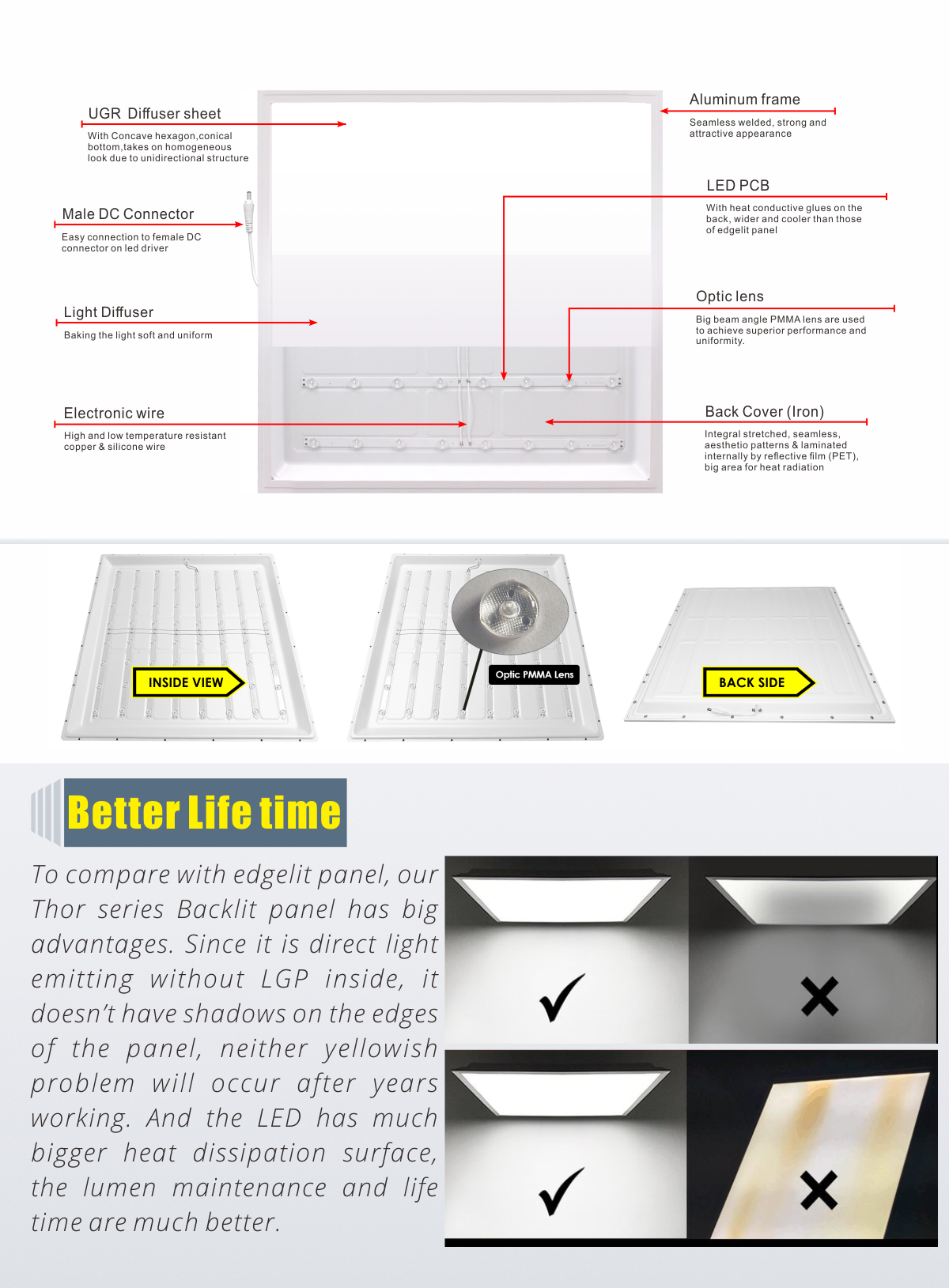

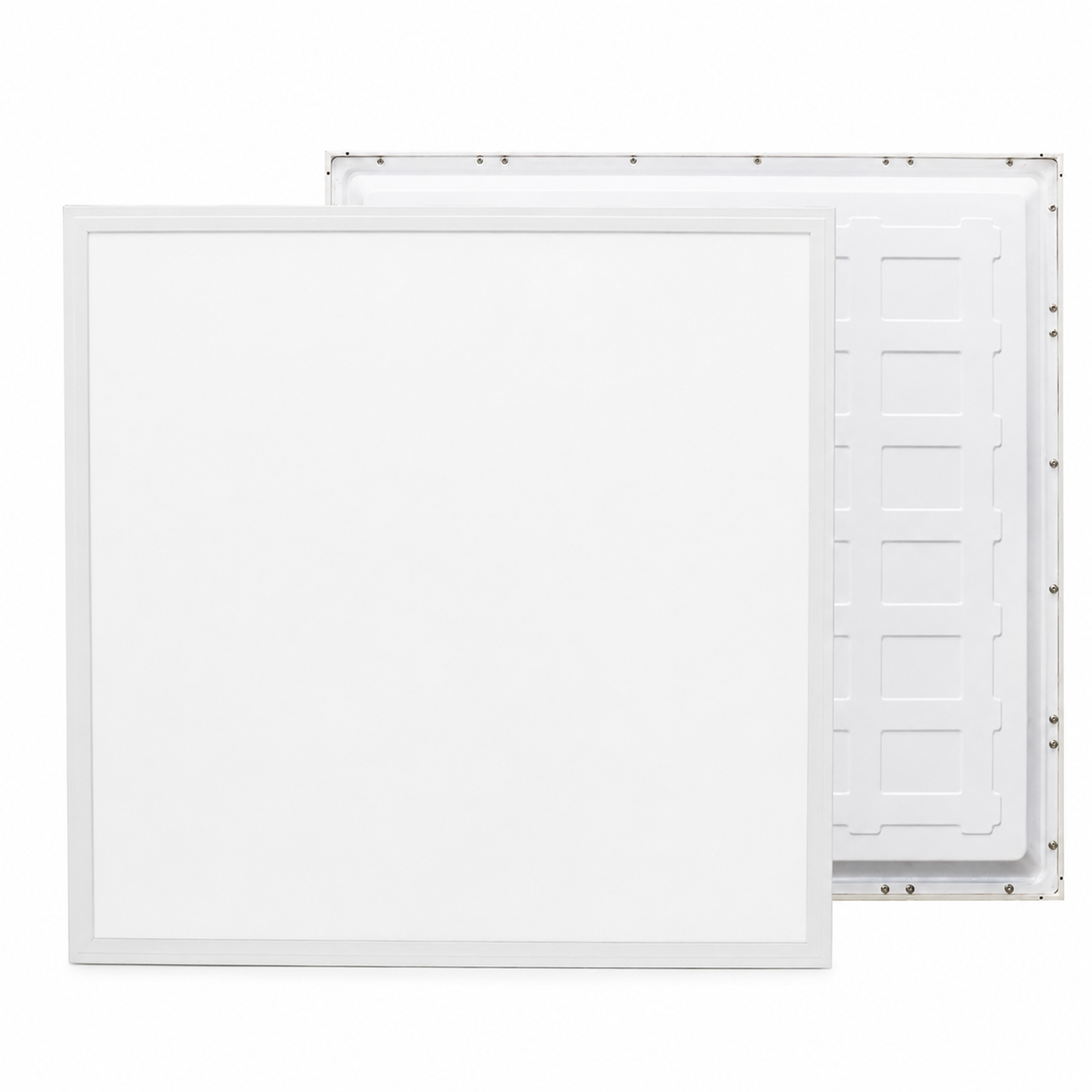

Bakbelyst LED-panel med stabil lysfordeling

I et bakbelyst LED-panel er LED-modulene plassert bak diffusoren. Lyset fordeles direkte gjennom lysflaten, noe som gir en jevn og behagelig belysning uten tydelige mørke kanter.

Konstruksjonen er godt egnet i profesjonelle bygg der belysningen brukes mange timer hver dag. Sammenlignet med tradisjonelle edgelit-paneler er panelet mindre avhengig av en separat lyslederplate som kan misfarges eller svekkes over tid.

UGR<19 – redusert blending ved arbeidsplasser

UGR, eller Unified Glare Rating, brukes til å vurdere ubehagsblending fra belysningen i et rom. En oppgitt verdi på UGR<19 gjør panelet godt egnet i områder der god visuell komfort er viktig.

Dette gjelder blant annet kontorer med dataskjermer, møterom, undervisningsrom, resepsjoner og andre områder der mennesker arbeider eller oppholder seg over lengre tid.

Bruksområder for LED-panel 620×620

Tekniske spesifikasjoner

Montering i systemhimling

LED-panelet er utviklet for innfelt montering i systemhimling med T-profil. Panelet har fysiske mål på 620 × 620 mm og må derfor brukes i en himling som er tilpasset dette formatet.

Det er viktig å kontrollere lysåpningen og modulmålet i den aktuelle himlingen før bestilling. I Norge finnes det både systemhimlinger tilpasset paneler rundt 595 × 595 mm og større himlingsmoduler tilpasset paneler på 620 × 620 mm.

I rom uten systemhimling kan panelet monteres utenpåliggende med en separat påbyggingsramme eller ved hjelp av et egnet opphengssystem.

DALI og Push Dim som tilvalg

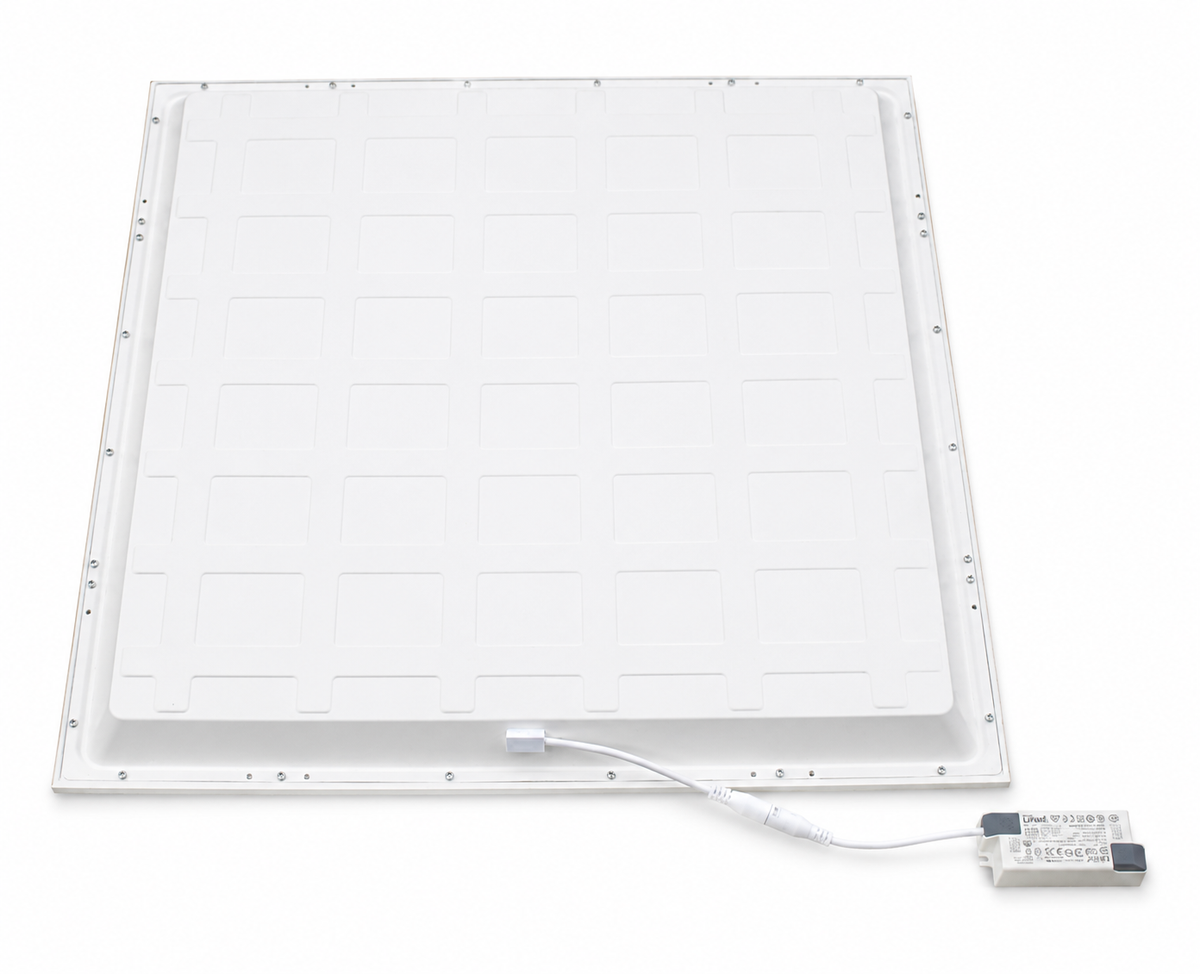

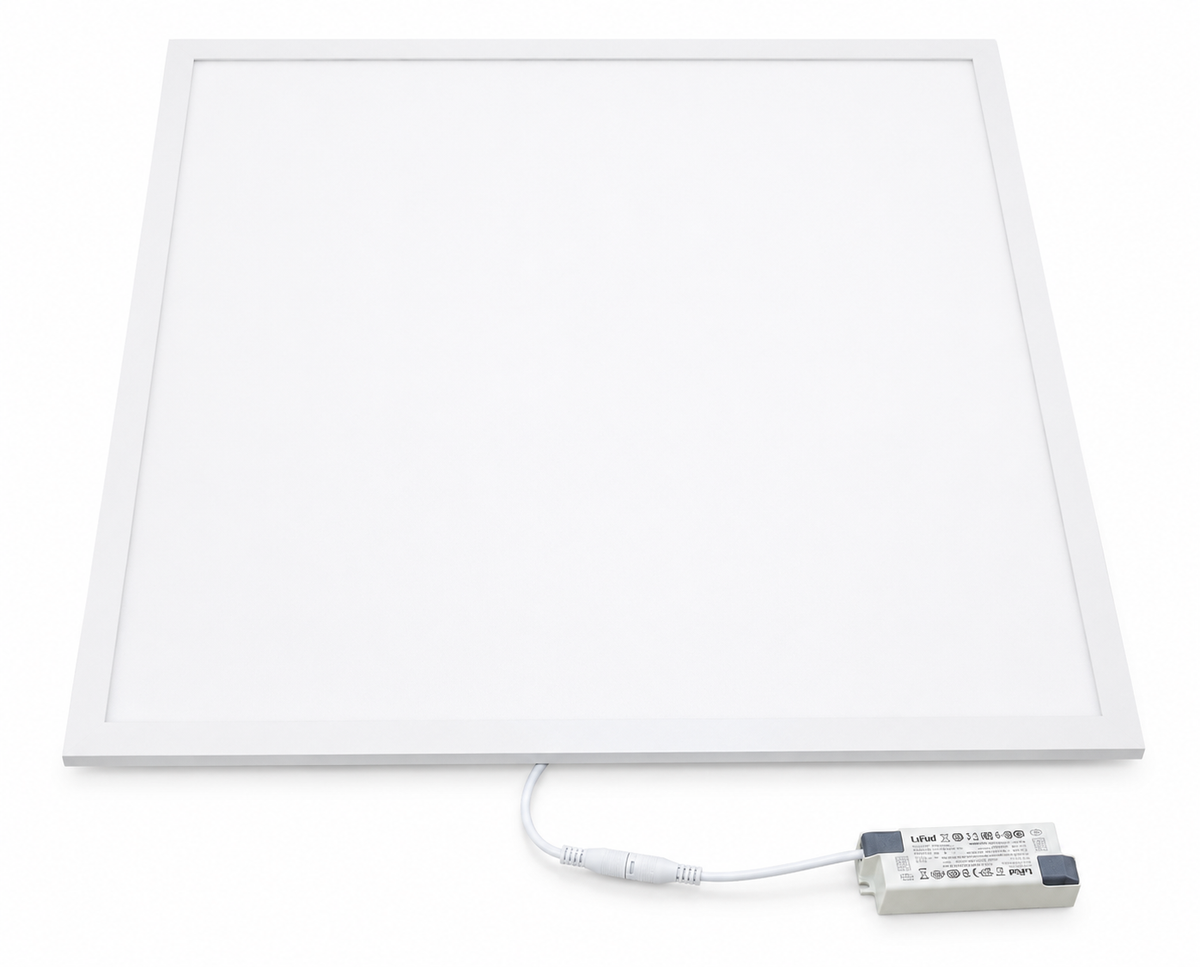

Panelet leveres som standard med en Lifud-driver uten dimming. Dersom prosjektet krever lysstyring, kan panelet kombineres med en separat kompatibel Lifud DALI + Push Dim LED-driver.

DALI er godt egnet i kontorbygg, skoler, offentlige bygg og andre installasjoner der belysningen skal styres sentralt eller inngå i et større lysstyringssystem. Push Dim gjør det mulig å regulere lysnivået med en egnet impulsbryter.

Se Lifud DALI + Push Dim-driver for LED-panel →

IES-, LDT- og lysberegningsfiler

For rådgivere, installatører og andre som skal planlegge et belysningsanlegg, er det tilgjengelig både IES-fil, LDT-fil og lysberegningsrapport for LED-panel 620×620 34W 4000K.

Filene kan brukes i blant annet DIALux evo, Relux og andre kompatible lysberegningsprogrammer. De gjør det mulig å beregne antall armaturer, plassering, belysningsstyrke og lysfordeling i det aktuelle rommet.

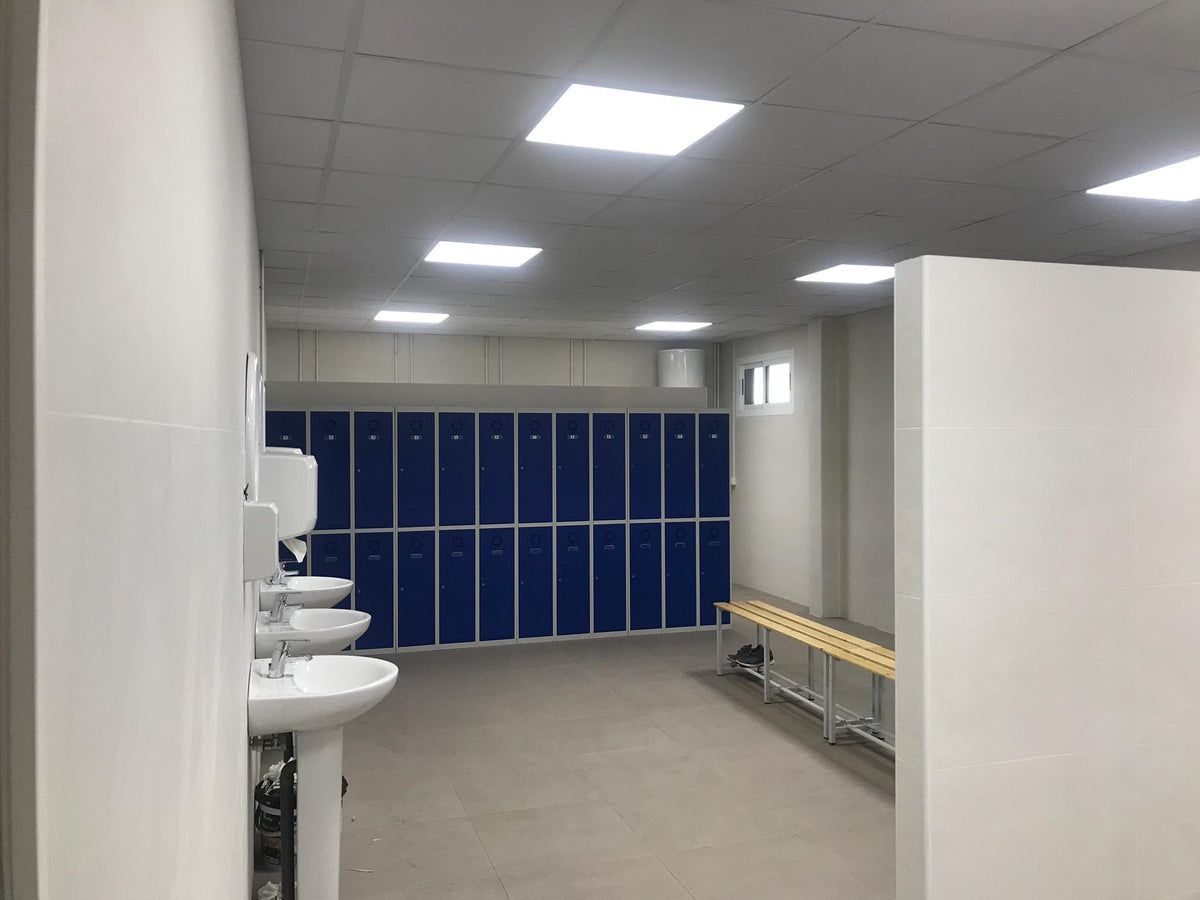

LED-panel i garderobe, pauserom og fellesarealer

TE-serien gir jevn allmennbelysning og et ryddig takuttrykk i profesjonelle innemiljøer. Panelet passer både i rom der det utføres konsentrert arbeid og i garderober, pauserom og andre fellesarealer.

Vanlige spørsmål om LED-panel 620×620

Er dette et vanlig 600×600-panel?

Panelet omtales ofte som et 600×600-panel, men de faktiske yttermålene er 620 × 620 mm. Himlingsmålet må derfor kontrolleres før bestilling.

Passer panelet i alle systemhimlinger?

Nei. Systemhimlinger kan ha forskjellige modulmål. Panelet må brukes i en himling som er tilpasset et fysisk panelmål på 620 × 620 mm.

Kan panelet monteres i et fast tak?

Ja. Ved montering i et fast tak må det brukes en kompatibel påbyggingsramme eller et egnet opphengssystem.

Er LED-panelet dimbart?

Standardversjonen er ikke dimbar. Panelet kan kombineres med en separat kompatibel Lifud DALI + Push Dim-driver dersom lysstyring er ønskelig.

Hva betyr UGR<19?

UGR<19 betyr at armaturen er utviklet for å begrense ubehagsblending. Dette er spesielt relevant i kontorer, skoler og andre rom der mennesker arbeider eller oppholder seg over lengre tid.

Hva er forskjellen på 620×620 og 300×1200?

620×620 har en kvadratisk lysflate og passer til kompatible kvadratiske himlingsmoduler. 300×1200 har et langstrakt format som ofte passer godt i korridorer, over arbeidsbord og i smale romsoner.

Kan panelet brukes i våtrom?

Panelet har kapslingsgrad IP44. Om det kan brukes i et bestemt område, avhenger av plassering, romtype og kravene til den aktuelle installasjonen.

Finnes det lysfiler?

Ja. Det finnes både IES-fil, LDT-fil og lysberegningsrapport for denne modellen.

Dokumentasjon, sertifikater og lysfiler

Her kan installatører, rådgivere, entreprenører, kommuner og innkjøpere laste ned produktdokumentasjon for LED-panelene i TE-serien.

Produktinformasjon og installasjon

• 📘 Produktbrosjyre – LED-panel 34W 120 lm/W TE-serien
• 🔧 Brukermanual og installasjonsveiledning – LED-panel TE-serien

Lysberegning og fotometriske filer

• 📊 Lysberegningsrapport – LED-panel 620×620 34W 4000K
• 💡 IES-fil – LED-panel 620×620 34W 4000K
• 📐 LDT-fil – LED-panel 620×620 34W 4000K

IES- og LDT-filene kan brukes i DIALux evo, Relux og andre kompatible lysberegningsprogrammer.

Sertifikater

• ✅ EMC-sertifikat – LED-panel 34W 600×600 og 300×1200
• ✅ LVD-sertifikat – LED-panel 34W 600×600 og 300×1200
• ✅ RoHS-sertifikat – LED-panel 34W 600×600 og 300×1200

Testrapporter

• 📄 EMC-testrapport – LED-panel 34W 600×600 og 300×1200
• 📄 LVD-testrapport – EN 60598-2-2
• 📄 RoHS-testrapport – LED-panel 34W 600×600 og 300×1200

Bestilling, levering og prosjekttilbud

🚚 Normal leveringstid er 10–14 virkedager.
✅ Gratis frakt i hele Norge.
📦 Frakt til Svalbard: Vi kontakter deg etter bestilling.

Skal du bestille LED-paneler til et større prosjekt?
Vi kan hjelpe bedrifter, installatører, entreprenører, skoler, kommuner og offentlige virksomheter med produktvalg, dokumentasjon og tilbud på større antall.

Kontakt oss på post@ytl.no for pris og leveringstid.
